Equipment
Mein Schwerpunkt, ist UKW-Funk (UHF/VHF/SHF) und Digitale-Betriebsarten von 2m-10GHZ, Satellitenfunk (Uplink / Downlink von KW-13cm) über die verschiedenen Amateurfunksatelliten z.b. AO-7 , AO-27, AO-51, SO-50, VO-52, FO-29 oder über die Raumstation ISS. Seit 2019 über Es’hail-2 / QO-100 mit 2 verschiedenen Bodenstationen eine Analoge und eine SDR Station! Auf Kurzwelle bevorzuge ich das 20m und 10m Band in PSK31 oder in anderen Digitalen- Betriebsarten ! Unten aufgeführt die 2 Hauptgeräte IC-9700, IC-7300 für den Betrieb von KW-SHF, Digitale Betriebsarten auf den oben angegebenen Amateurfunk-Bänder!

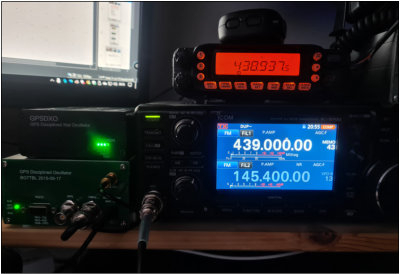

Icom 9700H 2m, 70cm, 23cm Satellitenfunk
VHF/UHF/SHV Tranceiver. Mit bis zu 100 Watt auf 2m und bis zu 75 Watt auf 70cm und 10Watt auf 23cm auch deutlich stärker, als viele KW/UKW Kombigeräte. Für Digitale Betriebsarten und Satelliten-Betrieb bestens gerüstet sowie D-Star Betrieb oder Satellitenkommunikation. Für Local FM nutze ich einen FT-7800 und den IC-E2820 für D-Star oder ein Anytone 868 für DMR! Antenne 3x GP 2M/70cm, 2m 10Ele Kreuzyagi, 70cm 19 Ele. Kreuzyagi und 23cm 23Ele, 13cm 67Ele. sowie einen 1m Spiegel für 13/23cm !
Icom7300 Kurzwelle
All-Mode Multiband Tranceiver für KW/50/70MHZ Band SSB/AM/FM/FSK/CW/RTTY für Kurzwelle an einer G5RV 10-80m Dipol 10-40m und für 50/70MHz 5 bzw.4Ele Yagi betrieben.
Satellitenfunk via QO-100

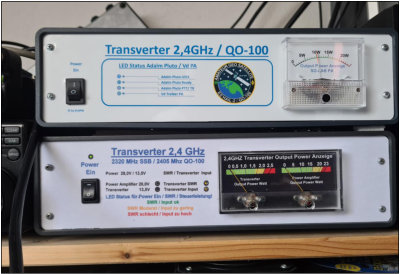

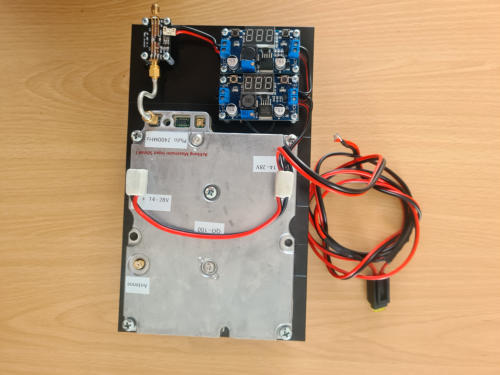

RX/TX für QO-100 besteht aus einem IC-9700 nachgeschaltet ist ein Transverter von SG-LAB, sowie eine SG-LAB Endstufe. die Sendeleistung für Digital-Betriebsarten liegt im Bereich von 5-6W / SSB 8-22W. 11m H2000 Flex verbinden die PA mit dem 80cm Spiegel. Damit Endet der Sendezweig in einer nachgebauten POTY Antenne. Der 80cm Spiegel dient zum Empfang für QO-100 mit einem Opticum LNB, RTL-Stick und SDR Console V.3.0.23! Die Komplette Station ist in einem Schubertgehäuse mit einem 28V 20A Netzteil / 1x DC-DC Wandler für 12,5V zum Transverter verbaut. Der Transverter wird über 10MHz GPSDO diszipliniert. Die zweite Station für QO-100 besteht aus einem umgebauten und modifizierten Adalm-Pluto mit Externem PTT Ausgang, 2 Verstärkerstufen, 2x Fillter 2,3-2,5GHz. Alle Baugruppen wie Adalm-Pluto / PA,s / Filter sind getrennt und untereinander HF dicht verbaut. Der Output beträgt >20W (Gehäuse und Spannungsversorgung entsprechen der oben genannten Station nur der GPSDXO arbeitet mit 40MHz). Eine dritte Station Identisch wie die zweite ist als Reserve vorhanden.
Last Update 08.08.2020 17:00 Local time
